PORTA PINÇAS CM NUOVA
Stock Permanente
Porta pinças com elevada qualidade,
suporta pinças de elevada expansão e aperto integral tipo ER.
Estas pinças, permitem a perfeita fixação,
das ferramentas de corte de medidas intermédias,
bem como um efectivo aperto integral,
nos esforços com corte radial fresagem e axial avanços e perfuração.
Garantimos em 24 horas, para todo Portugal.
Tabela em construção e actualização permanente.
Outras especificações
sob encomenda com prazo de entrega determinado na fábrica,
outros acessórios, adaptadores e demais material
apesar dos mesmos não constarem da tabela dispomos de stock.

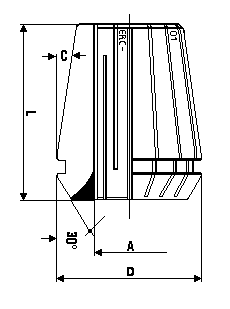

Pinças Aperto Integral Elevada Expansão ER
|
DIM |
TIPO |
D |
L |
C |
A |
A min |
A máx |
|
1315 |
ER25 |
26 |
35 |
8º |
30º |
3,0 |
16,0 |
|
1316 |
ER32 |
33 |
40 |
8º |
30º |
3,0 |
20,0 |
|
1317 |
ER40 |
41 |
46 |
8º |
30º |
4,0 |
26,0 |

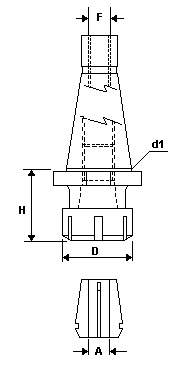

Encabadouro Cone Morse
|
DIM |
TIPO |
d1 |
F |
H |
D |
A min |
A máx |
|
1308 |
CM3 ER25 |
17,780 |
M10 |
54 |
42 |
3,0 |
16,0 |
|
1310 |
CM3 ER32 |
23,825 |
M12 |
60 |
50 |
3,0 |
20,0 |
|
1311 |
CM4 ER32 |
31,267 |
M16 |
70 |
50 |
3,0 |
20,0 |
Encabadouro Cone ISO Gola Sistema OTT
|
DIM |
TIPO |
d1 |
F |
H |
D |
A min |
A máx |
|
1301 |
ISO30 ER25 |
31,75 |
M12 |
42 |
42 |
3,0 |
16,0 |
|
1302 |
ISO30 ER32 |
31,75 |
M12 |
51 |
50 |
3,0 |
20,0 |
|
1304 |
ISO40 ER32 |
44,45 |
M16 |
49 |
50 |
3,0 |
20,0 |
|
1305 |
ISO40 ER40 |
44,45 |
M16 |
51 |
63 |
4,0 |
26,0 |

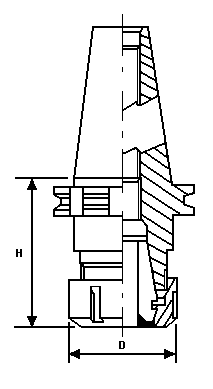

Encabadouro Cone ISO Dimensões Conforme DIN 69871
|
DIM |
TIPO |
d1 |
E |
H |
D |
A min |
A máx |
|
A3032 |
ISO30 ER32 |
31,75 |
13 |
70 |
50 |
3,0 |
20,0 |
|
A4040 |
ISO40 ER40 |
44,45 |
17 |
80 |
63 |
4,0 |
26,0 |
Encabadouro Cone ISO Dimensões Conforme BT MAS 403
|
DIM |
TIPO |
d1 |
E |
H |
D |
A min |
A máx |
|
B3032 |
ISO30 ER32 |
31,75 |
13 |
70 |
50 |
3,0 |
20,0 |
|
B4040 |
ISO40 ER40 |
44,45 |
17 |
80 |
63 |
4,0 |
26,0 |
|
